组合模式

亦称：对象树、Object Tree、Composite

意图

组合模式是一种结构型设计模式，你可以使用它将对象组合成树状结构，并且能像使用独立对象一样使用它们。

组合设计模式

问题

如果应用的核心模型能用树状结构表示，在应用中使用组合模式才有价值。

例如，你有两类对象：​产品和盒子。一个盒子中可以包含多个产品或者几个较小的盒子。这些小盒子中同样可以包含一些产品或更小的盒子，以此类推。

假设你希望在这些类的基础上开发一个定购系统。订单中可以包含无包装的简单产品，也可以包含装满产品的盒子……以及其他盒子。此时你会如何计算每张订单的总价格呢？

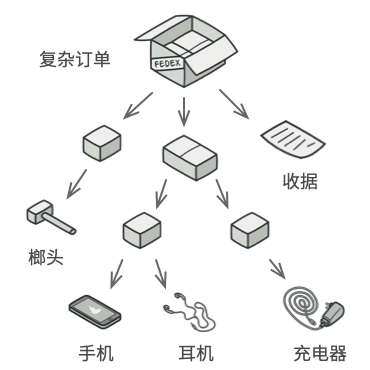

复杂订单的结构

订单中可能包括各种产品，这些产品放置在盒子中，然后又被放入一层又一层更大的盒子中。整个结构看上去像是一棵倒过来的树。

你可以尝试直接计算：打开所有盒子，找到每件产品，然后计算总价。这在真实世界中或许可行，但在程序中，你并不能简单地使用循环语句来完成该工作。你必须事先知道所有产品和盒子的类别，所有盒子的嵌套层数以及其他繁杂的细节信息。因此，直接计算极不方便，甚至完全不可行。

解决方案

组合模式建议使用一个通用接口来与产品和盒子进行交互，并且在该接口中声明一个计算总价的方法。

那么方法该如何设计呢？对于一个产品，该方法直接返回其价格；对于一个盒子，该方法遍历盒子中的所有项目，询问每个项目的价格，然后返回该盒子的总价格。如果其中某个项目是小一号的盒子，那么当前盒子也会遍历其中的所有项目，以此类推，直到计算出所有内部组成部分的价格。你甚至可以在盒子的最终价格中增加额外费用，作为该盒子的包装费用。

组合模式建议的解决方案

组合模式以递归方式处理对象树中的所有项目

该方式的最大优点在于你无需了解构成树状结构的对象的具体类。你也无需了解对象是简单的产品还是复杂的盒子。你只需调用通用接口以相同的方式对其进行处理即可。当你调用该方法后，对象会将请求沿着树结构传递下去。

真实世界类比

部队结构的例子

部队结构的例子。

大部分国家的军队都采用层次结构管理。每支部队包括几个师，师由旅构成，旅由团构成，团可以继续划分为排。最后，每个排由一小队实实在在的士兵组成。军事命令由最高层下达，通过每个层级传递，直到每位士兵都知道自己应该服从的命令。

组合模式结构

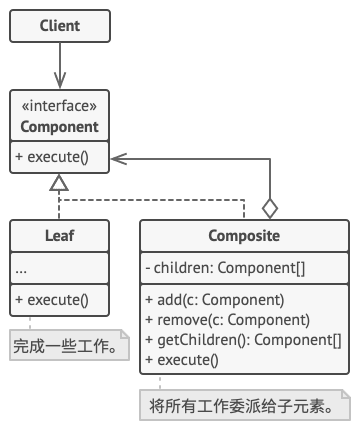

组合设计模式的结构组合设计模式的结构

  1. 组件（Component）接口描述了树中简单项目和复杂项目所共有的操作。

  2. 叶节点（Leaf）是树的基本结构，它不包含子项目。

    一般情况下，叶节点最终会完成大部分的实际工作，因为它们无法将工作指派给其他部分。

  3. 容器（Container）——又名“组合（Composite）”——是包含叶节点或其他容器等子项目的单位。容器不知道其子项目所属的具体类，它只通过通用的组件接口与其子项目交互。

    容器接收到请求后会将工作分配给自己的子项目，处理中间结果，然后将最终结果返回给客户端。

  4. 客户端（Client）通过组件接口与所有项目交互。因此，客户端能以相同方式与树状结构中的简单或复杂项目交互。

伪代码

在本例中，我们将借助组合模式帮助你在图形编辑器中实现一系列的几何图形。

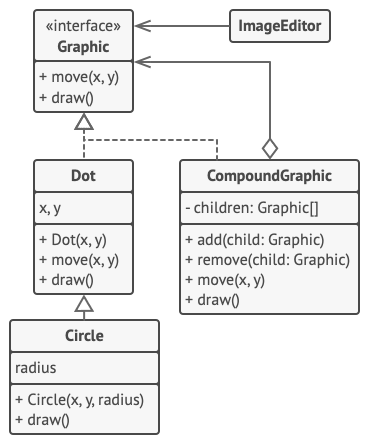

组合模式示例的结构

几何形状编辑器示例。

组合图形Compound­Graphic是一个容器，它可以由多个包括容器在内的子图形构成。组合图形与简单图形拥有相同的方法。但是，组合图形自身并不完成具体工作，而是将请求递归地传递给自己的子项目，然后“汇总”结果。

通过所有图形类所共有的接口，客户端代码可以与所有图形互动。因此，客户端不知道与其交互的是简单图形还是组合图形。客户端可以与非常复杂的对象结构进行交互，而无需与组成该结构的实体类紧密耦合。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
// 组件接口会声明组合中简单和复杂对象的通用操作。
interface Graphic is
    method move(x, y)
    method draw()

// 叶节点类代表组合的终端对象。叶节点对象中不能包含任何子对象。叶节点对象
// 通常会完成实际的工作，组合对象则仅会将工作委派给自己的子部件。
class Dot implements Graphic is
    field x, y

    constructor Dot(x, y) { ... }

    method move(x, y) is
        this.x += x, this.y += y

    method draw() is
        // 在坐标位置(X,Y)处绘制一个点。

// 所有组件类都可以扩展其他组件。
class Circle extends Dot is
    field radius

    constructor Circle(x, y, radius) { ... }

    method draw() is
        // 在坐标位置(X,Y)处绘制一个半径为 R 的圆。

// 组合类表示可能包含子项目的复杂组件。组合对象通常会将实际工作委派给子项
// 目，然后“汇总”结果。
class CompoundGraphic implements Graphic is
    field children: array of Graphic

    // 组合对象可在其项目列表中添加或移除其他组件（简单的或复杂的皆可）。
    method add(child: Graphic) is
        // 在子项目数组中添加一个子项目。

    method remove(child: Graphic) is
        // 从子项目数组中移除一个子项目。

    method move(x, y) is
        foreach (child in children) do
            child.move(x, y)

    // 组合会以特定的方式执行其主要逻辑。它会递归遍历所有子项目，并收集和
    // 汇总其结果。由于组合的子项目也会将调用传递给自己的子项目，以此类推，
    // 最后组合将会完成整个对象树的遍历工作。
    method draw() is
        // 1. 对于每个子部件：
        //     - 绘制该部件。
        //     - 更新边框坐标。
        // 2. 根据边框坐标绘制一个虚线长方形。


// 客户端代码会通过基础接口与所有组件进行交互。这样一来，客户端代码便可同
// 时支持简单叶节点组件和复杂组件。
class ImageEditor is
    field all: CompoundGraphic

    method load() is
        all = new CompoundGraphic()
        all.add(new Dot(1, 2))
        all.add(new Circle(5, 3, 10))
        // ...

    // 将所需组件组合为复杂的组合组件。
    method groupSelected(components: array of Graphic) is
        group = new CompoundGraphic()
        foreach (component in components) do
            group.add(component)
            all.remove(component)
        all.add(group)
        // 所有组件都将被绘制。
        all.draw()

组合模式适合应用场景

如果你需要实现树状对象结构，可以使用组合模式。

组合模式为你提供了两种共享公共接口的基本元素类型：简单叶节点和复杂容器。容器中可以包含叶节点和其他容器。这使得你可以构建树状嵌套递归对象结构。

如果你希望客户端代码以相同方式处理简单和复杂元素，可以使用该模式。

组合模式中定义的所有元素共用同一个接口。在这一接口的帮助下，客户端不必在意其所使用的对象的具体类。

实现方式

  1. 确保应用的核心模型能够以树状结构表示。尝试将其分解为简单元素和容器。记住，容器必须能够同时包含简单元素和其他容器。

  2. 声明组件接口及其一系列方法，这些方法对简单和复杂元素都有意义。

  3. 创建一个叶节点类表示简单元素。程序中可以有多个不同的叶节点类。

  4. 创建一个容器类表示复杂元素。在该类中，创建一个数组成员变量来存储对于其子元素的引用。该数组必须能够同时保存叶节点和容器，因此请确保将其声明为组合接口类型。

    实现组件接口方法时，记住容器应该将大部分工作交给其子元素来完成。

  5. 最后，在容器中定义添加和删除子元素的方法。

    记住，这些操作可在组件接口中声明。这将会违反_接口隔离原则_，因为叶节点类中的这些方法为空。但是，这可以让客户端无差别地访问所有元素，即使是组成树状结构的元素。

组合模式优缺点

  • 你可以利用多态和递归机制更方便地使用复杂树结构。

  • 开闭原则。无需更改现有代码，你就可以在应用中添加新元素，使其成为对象树的一部分。

  • 对于功能差异较大的类，提供公共接口或许会有困难。在特定情况下，你需要过度一般化组件接口，使其变得令人难以理解。

与其他模式的关系

  • 桥接模式、状态模式和策略模式（在某种程度上包括适配器模式）模式的接口非常相似。实际上，它们都基于组合模式——即将工作委派给其他对象，不过也各自解决了不同的问题。模式并不只是以特定方式组织代码的配方，你还可以使用它们来和其他开发者讨论模式所解决的问题。

  • 你可以在创建复杂组合树时使用生成器模式，因为这可使其构造步骤以递归的方式运行。

  • 责任链模式通常和组合模式结合使用。在这种情况下，叶组件接收到请求后，可以将请求沿包含全体父组件的链一直传递至对象树的底部。

  • 你可以使用迭代器模式来遍历组合树。

  • 你可以使用访问者模式对整个组合树执行操作。

  • 你可以使用享元模式实现组合树的共享叶节点以节省内存。

  • 组合和装饰模式的结构图很相似，因为两者都依赖递归组合来组织无限数量的对象。

    装饰类似于组合，但其只有一个子组件。此外还有一个明显不同：装饰为被封装对象添加了额外的职责，组合仅对其子节点的结果进行了“求和”。

    但是，模式也可以相互合作：你可以使用装饰来扩展组合树中特定对象的行为。

  • 大量使用组合和装饰的设计通常可从对于原型模式的使用中获益。你可以通过该模式来复制复杂结构，而非从零开始重新构造。
